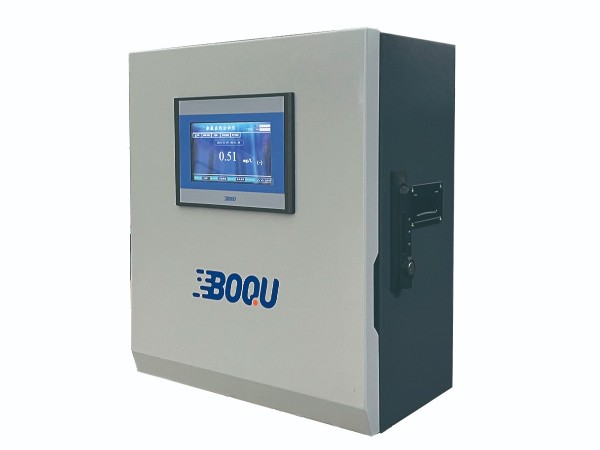

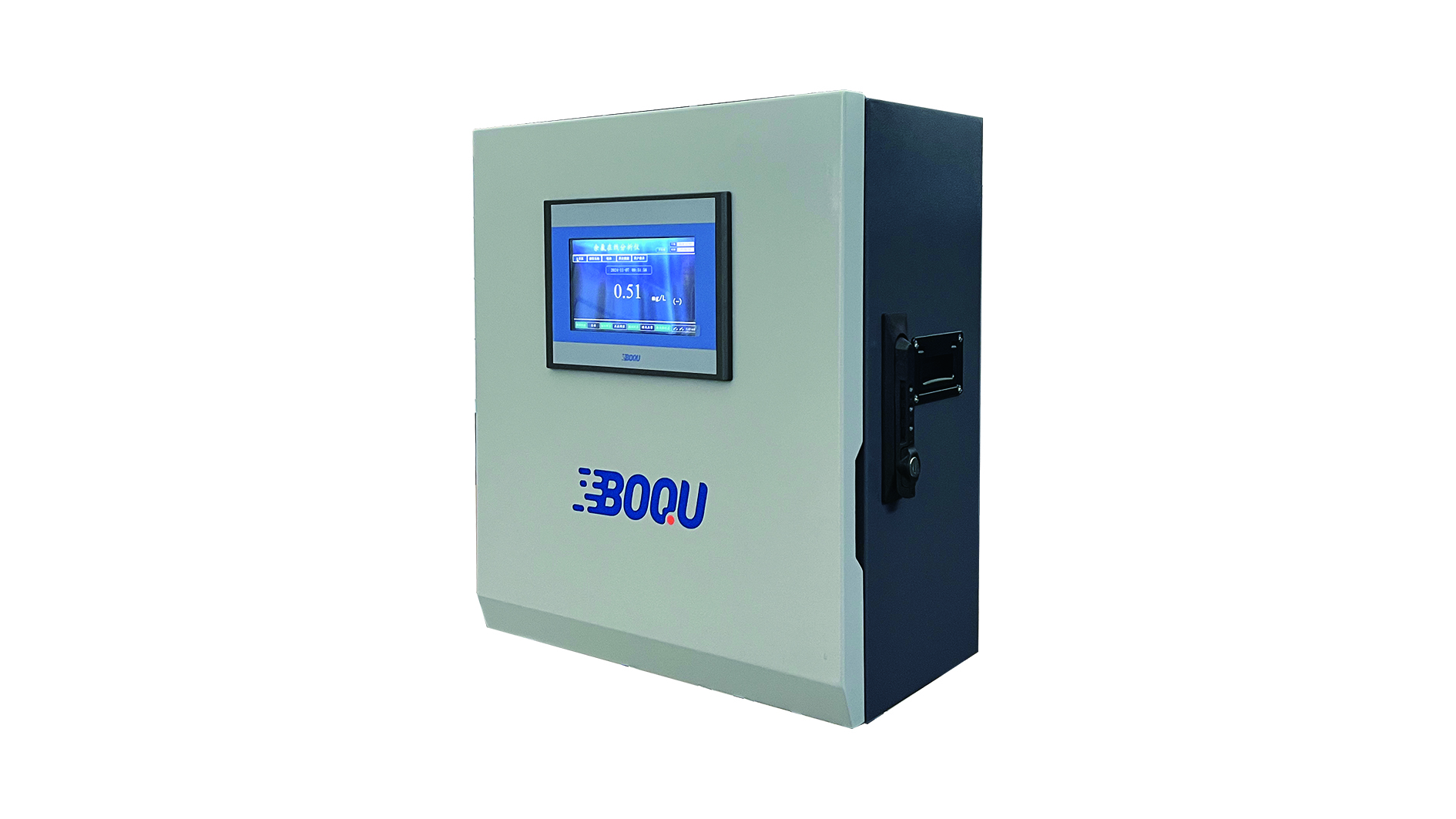

DPD RESIDUAL CHLORINE ONLINE ANALYZER

CLG-6059DPD 餘氯在線分析儀

采用 DPD 比色法在線自動檢測餘氯濃度，適用於加氯消毒過程及飲用水管網餘氯監測。

支持自動加試劑比色測量、自動校準、曆史與校準記錄、U 盤導出。

量程
0.00–10.00mg/L

顯示
4.3寸觸摸屏

通訊
RS485 Modbus RTU

輸出
4–20mA + 2繼電器

TECHNICAL SPECIFICATIONS

說明書已確認的技術規格

型號 / 方法	CLG-6059DPD / DPD 比色法
量程 / 分辨率	0.00–10.00mg/L（ppm）/ 0.01mg/L
精度	0–5mg/L：±5%測量值或±0.03mg/L取大值；5–10mg/L：±10%測量值
電源	100–240V AC，50/60Hz
模擬/數字輸出	4–20mA（最大500Ω）/ RS485 Modbus RTU
報警輸出	2個繼電器觸點，高/低報警點，5A/250VAC或5A/30VDC
數據	數據存儲，支持U盤導出
測量時間 / 間隔	約180秒 / 120–86400秒可設置
尺寸 / 重量	500×400×200mm / 6.5kg（不含試劑）
運行條件	樣品流速250–1200mL/min；進樣口壓力約1bar（≤1.2bar）；樣品溫度5–40℃

MEASUREMENT PROCESS

01｜取樣
儀表按設定周期引入水樣；建議樣品流速 250–1200mL/min，進樣壓力約 1bar。

02｜加試劑比色
係統自動加入 DPD 試劑並進行比色檢測，輸出餘氯濃度結果。

03｜周期測量
單次測量約 180 秒；測量間隔可在 120–86400 秒內設置。

04｜傳輸與報警
結果可通過 4–20mA、RS485 Modbus RTU 上傳；兩路繼電器可作高/低限報警。

DATA & OPERATION

4.3 寸觸摸屏
用於現場查看測量數據及進行參數設置。

自動測量與校準
說明書列有自動測量、自動校準功能，便於按周期運行。

記錄可追溯
支持曆史數據及校準記錄查詢，為日常巡檢與運行核查提供依據。

U 盤導出
可將存儲數據導出，用於現場留檔、報表整理或異常複核。

APPLICATIONS

加氯消毒過程
連續觀察加氯後餘氯濃度，為消毒過程控製提供在線數據。

飲用水管網
用於管網餘氯在線監測，支持現場信號上傳和報警聯動。

水廠及泵站
適合室內壁掛式安裝，與取樣預處理及控製係統配套使用。

工程配套
輸出、通訊和報警方式可對接上位機、PLC 或現場執行單元。

INSTALLATION CONDITIONS

環境條件	環境溫度 5–40℃、相對濕度＜95%、海拔≤2000m；建議安裝於室內，避免陽光直射和強腐蝕性氣體。
取樣條件	樣品溫度 5–40℃，流速 250–1200mL/min，進樣口壓力約 1bar且不超過 1.2bar。
安裝位置	說明書建議儀表盡量靠近取樣點安裝，取樣管路建議控製在 2–3m 內。
試劑使用	試劑瓶規格為 1000mL×2；涉及化學試劑，請按說明書要求由專業人員操作並做好防護。
